九月初在臨近的社區大學拿了一堂SolidWork的初級課,其目的不外乎是想把實體模型化.期末的project老師要求自訂題目去畫出自己
想畫的東西.小弟一開始選擇畫Shay. 但是基於是初學者 且時間為期不長,於是將整個Shay改為Shay的truck only. 雖然網路上有許多
Shay的資料和圖片,但小弟卻找不到詳細的細部尺寸. 於是只好東拼西湊來完成期末project. 其中參考許多愛好怎者自製的大尺寸Shay模型零件部品圖及蘇昭旭先生著阿里山森林鐵道一書的圖片.

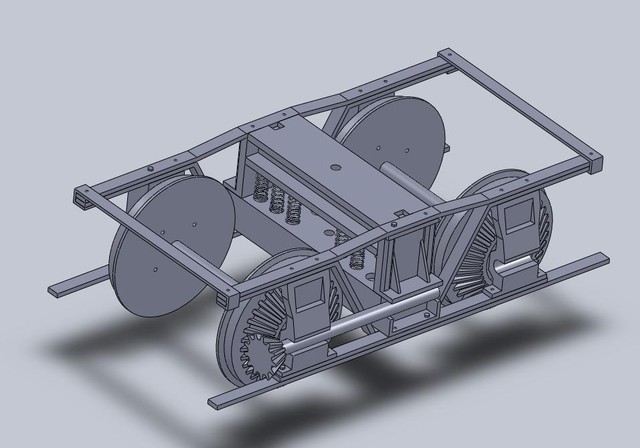

此未完工的Shay Truck花了不才小弟數個禮拜下班閒暇的時間.也因苦無詳細的細部尺寸,常常在組合時發現某一元件尺寸不搭而需要修正或重畫. 目前兩個齒輪還搭配不起來. 以小弟現有的水準要完全整個Shay還有得等.
